05-08-2024, 18:29
  Zaczynam :)

Dzisiaj przytargałem do domu resztę potrzebnych wyrobów metalurgicznych :)    Które są mi potrzebne do zbudowania obudowy.

 Będzie to powtórka z rozrywki,  czyli dokładnie taka sama obudowa w formie zewnętrznej jak pniak Dac hehehehehe.   Do kompletu oczywiście.
 Będą różnice w samej budowie wewnętrznej, to oczywiste.    Wykonam również szablon bo otrzymałem zamówienie na takie chasis.   Odmówić w tym konkretnym przypadku nie mogę :)
  Części samego wzmacniacza już do mnie jadą powoli.   Sam wzmacniacz to zupełnie nowa konstrukcja oparta o układ TAS5342A.
Wypis z czołówki opisu konstrukcji--- tłumaczenie moje i możliwe że gdzieś są nieścisłości-  cyt :

Projekt PTERO© to realizacja wzmacniacza opartego na nowoczesnym modulatorze audio sterującym wysoce zintegrowanym stopniem wyjściowym mostka  TAS5342A z pojedynczym zasilaniem. Cechą architektury jest wykorzystanie wirtualnej ziemi o potencjale bliskim połowie napięcia zasilania. Rozwiązanie takie pozwala maksymalnie uprościć integrację modulatora, bez konieczności stosowania dodatkowych zasilaczy. Odejmowanie sygnałów sprzężenia zwrotnego następuje w pobliżu napięcia zerowego względem GND_V, wzmacniacz jest całkowicie symetryczny i zbalansowany. Ogólnie rzecz biorąc, obwód pozwala również na pracę bez kondensatorów wejściowych w obwodzie audio.
W przeciwieństwie do znanych wzmacniaczy, zastosowanie mostkowego stopnia wyjściowego całkowicie eliminuje efekt > pompowania wzmacniacza, ponadto nie jest wymagana żadna dodatkowa optymalizacja przełączających przełączników wyjściowych; producent mikroukładu zadbał już o wystarczającą liniowość konwersji . Układ może pracować też bez sprzężenia zwrotnego. W tej wersji sygnał PWM z procesora dźwięku jest dostarczany na wejście mikroukładu i nie jest w żaden sposób regulowany.
Przy zastosowaniu modulatora typu Purifi, z głębokością sprzężenia zwrotnego w zakresie audio powyżej 70 dB, charakterystyka zniekształceń  jest proporcjonalnie zmniejszona, w rzeczywistości czynnikiem decydującym o jakości staje się nie tyle konstrukcja obwodu, co jakość podzespołów i prawidłowy układ płytki drukowanej.
Oddzielnie należy wskazać bardzo małe opóźnienie propagacji sygnału w stopniu wyjściowym, zmierzony wynik wynosi 43 ns, całkowite opóźnienie komparatora - mniej  niż 65 ns! A to już uwzględnia tranzystory mocy. Liczba ta jest około 1,3-1,5 razy większa niż w przypadku modułu ET400 i ma bardzo korzystny wpływ na percepcję dźwięku.
Osobną istotną zaletą jest możliwość zastosowania stosunkowo prostego jednobiegunowego źródła zasilania, którego koszt jest znacznie niższy niż wysokiej jakości dwubiegunowy.
Zastosowanie chipa TAS5342A sprawia, że ​​obcinanie(clipping)  staje się niemożliwe. Jeżeli amplituda sygnału wyjściowego przekroczy poziom napięcia zasilania, tranzystory wyjściowe zostaną wyłączone do czasu zmiany polaryzacji sygnału wyjściowego. Dzięki temu wzmacniacz nie zwiększa zniekształceń do wartości krytycznych, nawet przy mocy maksymalnej poziom zniekształceń nie przekracza 0,002%.
 Ponieważ sygnał do wzmacniacza podawany jest względem wirtualnej masy, ZABRONIONE jest podłączanie minusa (masy)
   --zasilacza z uziemieniem źródła dźwięku!

----
  No i jeszcze parę stron :)

pień

  • 2443 / 1229
  • Ekspert
09-08-2024, 17:28
Właśnie wróciłem z pracy i zaskoczenie :)   Poczty kilku krajów sprawiły że wylazły mi gały,  nie spodziewałem się że tak szybko >ogarną< przesyłki.


Podstawy wzmaka są :  sam wzmak, zasilacz, jedna z wersji regulatora głośności oraz wskaźnika wysterowania.   A ja daleko w polu- nawet najmniejszej blaszki jeszcze nie dociąłem :(   Oznacza to że teraz wszystko idzie w odstawkę i do boju.   Będę miał weekend z nadgodzinami
hehehehe
   Ale spoko- wracając do domu zakupiłem sporo piwa-  powinno wystarczyć :)

pień

  • 2443 / 1229
  • Ekspert
10-08-2024, 18:38
Dzisiaj trochę odrabiałem zaległości.   Wyprodukowałem boczki i listwy na przód.
    Mam jednak nerwa z powodu jakości materiału, chodzi o anodowany płaskownik.    Dac-a zrobiłem z użyciem materiałów polskiego :)-  ukraińskiego (właśnie anodowanie absolutnie pierwsza liga na nich)   i włoskiego - blacha tłoczona.
   Teraz przyszła bida i ukraińskiego ani polskiego aluminum w Obi nie ma a włoch od tłoczonej blachy splajtował :(
Zostały cudowne wyroby jakiejś helmuckiej firmy z nazwą Emil cośtam AG.    Oczywiście g..........   jakich mało.   Ten zakichany płaskowniczek wybierałem z miliona innych  żeby znaleźć w miarę ładny.   Ale anodowanie przy tym polskim to nawet nie leżało.
Okazało się też że stop mięciutki jak cholera i nie zauważyłem że zrobiły się odgniotki od zwykłego wiercenia.   Żeby chociaż siłý duże ale to wiertło 1,5 mm  i nacisk nawet nie z ciężarem małej ręcznej wiertarki.   No bo nawiert na czuja na głębokość ok 1 mm.     Potrzebne mi takie do zaczepów boczków obudowy.   A tu kurna pacz pan jakie g.....
Koło prawdziwego amelinium nawet nie leżało :(



No cóż-  zrobię jeszcze dzisiaj co mogę ale płaskowniki sobie odpuszczę.   W poniedziałek przy okazji pracy obskoczę przynajmniej trzy różne Obi-   może gdzie został jeszcze polski czy ukraiński.    Były jeszcze kiedyś ruskie-  też całkiem zajebiste ale tych już dawno nie widziałem.

ed:   żeby nie było że ja się jakoś czepiam szczególnie.
Próbka kawałka co mi został ukraiński płaskowniczek kontra niemiecki   ( przy czym warstwa anodowana na polskich jeszcze ładniajsza i jeszcze twardszy- nawet niechcące przetarcie papierem ściernym nie zostawia śladu)
   Ukraiński po lewej dodam na wszelki wypadek

« Ostatnia zmiana: 10-08-2024, 19:54 wysłana przez pień »

Bacek

  • 2411 / 6087
  • Ekspert
11-08-2024, 11:17
Fajnie poogladać mniej konwencjonalne sposoby na obudowy DIY. Gorąco kibicuję.
ali baba and the forty thieves
Ali Baba and the Forty Thieves
Ali Baba and the FORTY THIEVES
ALI BABA AND THE FORTY THIEVES

AUDIOTONE

  • 9856 / 6030
  • Moderator Globalny
11-08-2024, 20:00
Roberto także czytam i oglądam z zaciekawieniem nowy projekt ;-)
Analogowa Grupa Wywrotowa.
Wojtek.

pień

  • 2443 / 1229
  • Ekspert
11-08-2024, 20:45
Dzisiaj odrobinkę tylko, ponieważ stoję z powodu tego płaskownika lipnego.   No ale parę belek zrobiłem, trochę główkowałem rozkład podzespołów i jednym słowem:  chwilę trzeba wstrzymać robotę -  poczekać na pozostałe regulatory, selektor wraz z gniazdami wejściowymi i takie tam.   Niby wymiary są jednak przymiarka na żywo lepsza niż teoria :)
Schwyciłem nawet na aby-aby żeby zobaczyć czy te odgniotki widać-  no i ja je widzę i mnie to wq........
  Tam na zdjęciu więcej elementów :)   Nie wszystkie do tej budki bo równolegle robię drugą, szersza o 7mm  bo w środku ma wylądować purifi  po kilkaset W na kanał -  i trzeba to jakoś upchnąć.    Tam będzie musiał być wentylator na wszelki wypadek.   Mam przecież Puri w ślimaku i o ile przy domowej głośności to on co najwyżej ledwo-letni  po całym dniu-  jednak gdy dowalić powera to jednak grzeje się lekko :)   I w takiej małej budzie która nie ma radiatorów mogłoby być za ciepło.
  Do tego mojego projektu aktualnego to wszystko pryszcz.   Ten wzmacniacz przy normalnej głośności >słuchania<  to nie ma ochoty rozgrzać się nawet nieznacznie.   Całkowita moc strat to będzie jakie 15 no góra 20 W,  chyba że na turbo pójdzie-  w sensie wyższa częstotliwość nośna z niższą amplitudą-  bo ma taką możliwość.   Wtedy pobór nieco skoczy o parę watów,  jednak i tak byle blaszka wystarczy do chłodzenia.
   I chyba w tym też wyląduje malina hehehehehehe-  mam jeszcze jeden dac który leży na półce-  to co mi szkodzi kolejny wzmacniacz uniezależnić od obcych źródeł na wypadek W

Bacek

  • 2411 / 6087
  • Ekspert
12-08-2024, 08:01
Skąd bierzesz perforowaną blachę? Na Allegro tylko jakaś przemysłowa mi się wyszukuje z wielkimi dziurami.
ali baba and the forty thieves
Ali Baba and the Forty Thieves
Ali Baba and the FORTY THIEVES
ALI BABA AND THE FORTY THIEVES

pień

  • 2443 / 1229
  • Ekspert
12-08-2024, 17:33
Wszystko kupuję w sieci adiofilskich hehehehe  sklepów.   Tzn.  mają tam regał specjalny dla takich audiofilów jak ja.   Na nim generalnie są potrzebne mi elementy, po sąsiedzku zaś śrubki- wkręty td...
  Dzisiaj np.   wygrzebałem resztkę porządnych płaskowników konkretnie tutaj :

https://www.obi.de/markt/viersen

trzy metry ukraińskiego i dwa metry ruskiego.   Polskich najlepszych nie ma :(    Jednak ukraiński jest prawie nie do odróżnienia.
   Ruski też świetne anodowanie (niebarwione wszystkie)  nieco innego odcienia-  bardziej niebieskie-  chyba dodają kwasu azotowego w roztwór.
 Oczywiście blachy perforowane też tam są.   W kropeczki-gwiazdeczki-robaczki itp.....   Blachy tłoczone - ryflowane też.   Niestety nie ma już tej mojej ulubionej :(   Była od jakiegoś włoskiego producenta-  wzór na niej absolutnie przypadkowy i wydaje mi się że powstały nie przez walcowanie a przez natrysk.

ed.   ponieważ kupiłem płaskowniki to miałem plan że coś zrobię dzisiaj.   Jednak-  termometr w cieniu pokazuje 36 stopni tj.   praktycznie 16 ponad moją tolerancję.   Tak więc raczej pozostanę przy chłodzeniu się piwem :)
« Ostatnia zmiana: 12-08-2024, 17:36 wysłana przez pień »

pień

  • 2443 / 1229
  • Ekspert
12-08-2024, 23:00
Piwo  dobre chłodziwo :)   Jednak przysiadłem,  płaskowniki nowe dorobiłem i przymocowałem.   Tutaj żadnych niespodzianek nie było że jakieś odgniotki od patrzenia zrobiły się.   Poza tym doszedł dzisiaj selektor-   chociaż wolałbym na teraz regulator głośności.   To spora płytka jest,  byłoby więcej planowania :)

Bacek

  • 2411 / 6087
  • Ekspert
13-08-2024, 10:42
Dzięki. Jakieś Obi tu jest, muszę nawiedzić.
ali baba and the forty thieves
Ali Baba and the Forty Thieves
Ali Baba and the FORTY THIEVES
ALI BABA AND THE FORTY THIEVES

bsw

  • 562 / 5129
  • Ekspert
13-08-2024, 15:34
płaskowniki nowe dorobiłem i przymocowałem
No właśnie - jak to przymocowane jest - bo nie mogę przyuważyć...

Chyba że użyłeś Waść jakowychś mocy...

pień

  • 2443 / 1229
  • Ekspert
13-08-2024, 17:59
płaskowniki nowe dorobiłem i przymocowałem
No właśnie - jak to przymocowane jest - bo nie mogę przyuważyć...

Chyba że użyłeś Waść jakowychś mocy...

 No i bardzo dobrze że nie możesz przyuważyć-  taki był plan :)
Śrubki czy inne nity to nie moja bajka żeby coś mocować i żeby je było widać,  chociaż niektóre mają swój urok.
 Współczesna moc tutaj ma zastosowanie.   Teraz na wakacje lata się samolotami które też tak są >zmocowane<  do kupy.
  Ponieważ Yoda ze mnie marnej jakości to oparłem się o klej :)    Akurat w tym wypadku UHU  polymer technology :)   Tak na nim napisali.
Oczywiście jest masę innych od konkurencji ale do takiego wzmaka wystarczy.   Wyliczeniowo żeby oderwać takiego płaskowniczka co to go przykleiłem to trzeba użyć siły ok 700-800 kg. W najmniej korzystnym kierunku dla tego kleju (ścinanie)  Chyba styknie,  bo na rozciąganie parę ton trzeba.
  Innych czytających uprzedzam że nie zamierzam dyskutować na temat połączeń klejonych jeżeli mają silną potrzebę udowadniania mi że śrubka to śrubka :)  Sam czasami nawet mówię>   jeżeli coś drutem skręcić to w życiu nie puści :)

Tymczasem dzisiaj znowu trochę drobiazgów dojechało


Jednak temp.  skoczyła na 40 w cieniu.   Na chacie mam jak w szklarni z zamkniętymi szybrami i piwo chyba już nie pomoże.   Licze na burzę bo inaczej zdechnę.

pień

  • 2443 / 1229
  • Ekspert
13-08-2024, 22:05
Wydaje się że Perun wysłuchał moich próśb i trochę zadymy z piorunami puścił nad moją wioską.    Dzięki temu temperatura spadła do aktualnego 26  z opadami  hehehehe   czyli zwykłe nieznośne tropiki :)    Nie mniej w porównaniu z czterdziestoma to teraz chłodno,  można powiedzieć.    No i nie odwaliłem kity :)   Zużycie piwa, wody mineralnej i soku z kiszonych ogórków potężne dzisiaj miałem.   Wyżłopałem chyba więcej niż przeciętny wielbłąd po dwutygodniowym dreptaniu w karawanie.
Absolutnie najgorszy dzień letni jaki pamiętam- nawet w zeszłym roku czegoś takiego nie było.
   Masakra-  jeżeli klimat ma się jeszcze ocieplać to ja spierniczam na grenlandię.   Może trochę lodu jeszcze się utrzyma przez jakiś czas.
Wiele nie zrobiłem poza próbnym ześrubowaniem obudowy i przymiarkami.



No i nadeszła pora zadecydować który regulator głośności.   Po lewej to najbardziej spasiony z odchyleniami wszelkich parametrów na poziomie gdzie już trudno je zmierzyć.  W środku zwykła drabina z opornikami w scalaku-  ma za to cyferblat i zdalne sterowanie.   Na końcu zwykła sierota audiofilska :)
 Problem polega na tym że tylko sierota potrafi obskoczyć symetryczny sygnał.     I w sumie to nie po to zaparłem się na symetryczny dac gdzie każdy kanał ma swój scalak AKM  z czterema rdzeniami?   Czy jak je tam nazwać,  gdzie dwa robią na plusy a dwa na minusy żeby teraz olać symetryczny wzmacniacz.

judasz94

  • 440 / 1303
  • Zaawansowany użytkownik
14-08-2024, 09:48
Ja mam do Ciebie tak gigntyczny respekt za obróbkę metalu. Każdy element widać, że jest zrobiony przez dobrego kowala. Najlepsze w tym wszystkim jest to, że używasz materiałów ogólnodostępnych.
Aż boję się myśleć co by było, gdybyś miał dostęp do ciągarek aluminium i robił gotowe profile pod konkretne zastosowanie.
Szacun
Adam
Pro audio, muzyk, elektronik

pień

  • 2443 / 1229
  • Ekspert
14-08-2024, 17:07
Każdy element widać, że jest zrobiony przez dobrego kowala. Najlepsze w tym wszystkim jest to, że używasz materiałów ogólnodostępnych.

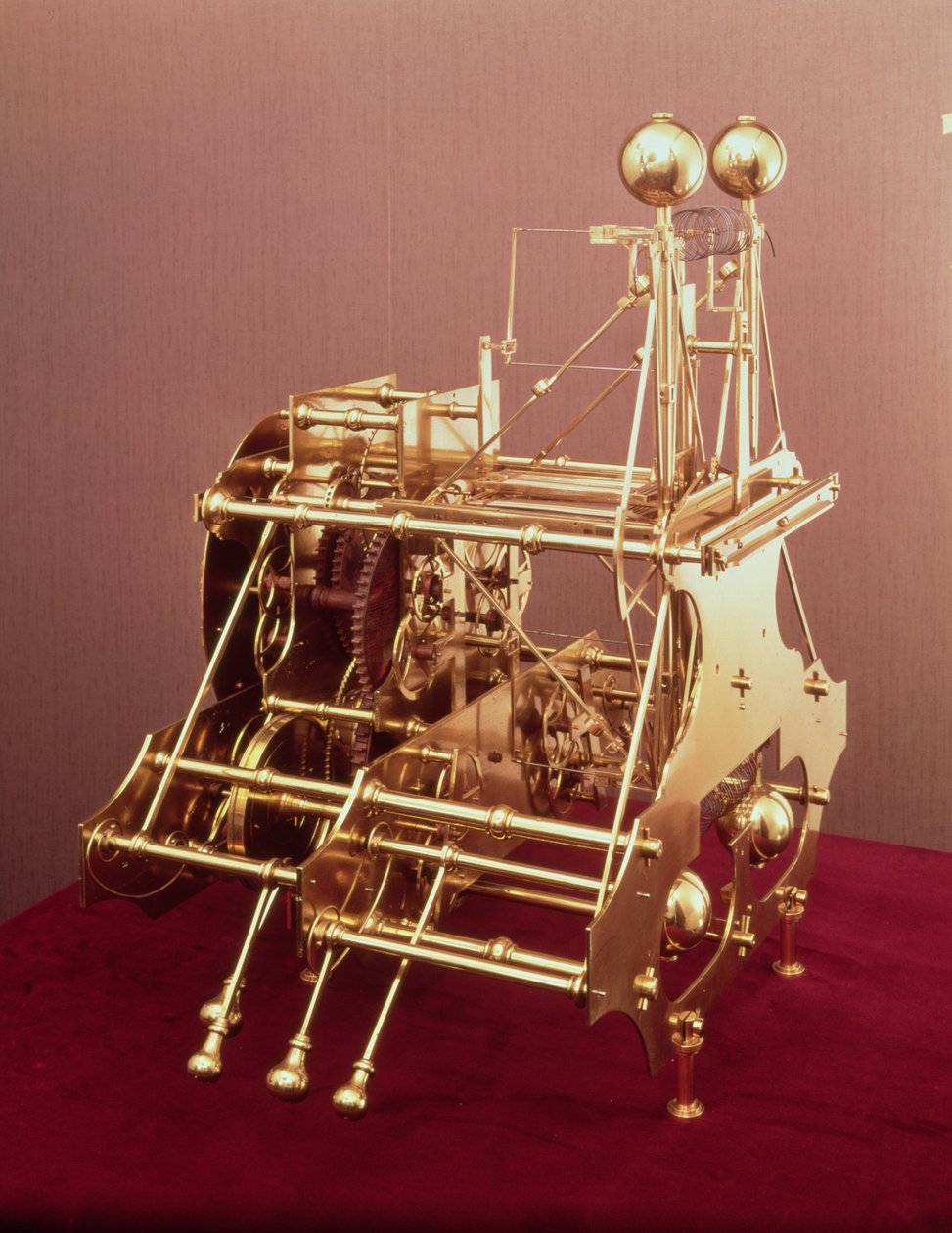

Ja to jestem mały Miki.   Dobrym kowalem to był John Harrison który zrobił takie coś :

https://redfernanimation.com/the-harrison-timekeepers/


 Jego pierwszy H1  morski za który była nagroda 10000 funtów-  sporo kasiory jak na tamte czasy hehehehee
Dla niewtajemniczonych dodam-  to pierwszy morski zegar ever :)    Jego odchyłka to nie więcej niż sekunda na miesiąc.

  No ale król okazał się szmaciarzem i z tą kasiorą to wiadomo-  to samo co teraz mówią:   No wiesz John  -ja tylko tak dla jaj-  poza tym ty zwykły kowal i na co ci tyle kasy?   Na podkowach z głodu nie zdychasz przecie.

Tam taki knyf wykombinował z zasadą zachowania pędu itp....   takie tam.   Warto obejrzeć animację i wszystko jasne będzie.   Przynajmniej dla tych co czasami uważali w szkole :)
   Aaaaa i nie miał sklepów typu Obi-   nawet narzędzia najpierw musiał sam wydłubać

....   Tak na raty piszę bo jeszcze spagetti robię.  Upał odpuścił,  tzn jest 25  ale po treningu ujdzie i teraz głodnym jak wilk po kilku dniach żłopania płynów wiadrami.   Ponadto dotarły resztki potrzebne do wzmaka-  gniazda XLR - drugi alternatywny wskaźnik wysterowania itp....
  Tak więc dzisiaj coś trzeba podłubać-  po spagetti ma się rozumieć.    Doszła nawet nowa malinka hehehehe   bo mnie się już skończyły.
No i postanowiłem że będzie jednak symetryczny a rca wejścia będą symetryzowane.    Nie mam tylko selektora podwójnego żeby między xlr a rca przełączać i trzeba będzie coś wykombinować na jakim isostacie z szuflady.    Może coś tam innego nawinie się
« Ostatnia zmiana: 14-08-2024, 17:31 wysłana przez pień »
