SONY TC-K666ES

[artekk]

Magnetofon z prawdopodobnie najlepszym mechanizmem jaki zrobiła firma Sony.
W skrócie Dual Capstan z DD na kwarcu (pasek) i 2xDD na talerzykach. Bardzo ciekawy magnetofon, gdyby nie brak generatorów do kalibracji w zasadzie kompletny. Bardzo fajną funkcją jest przewijanie z podwójną prędkością, które przypomina wrażenia z obsługi magnetofonów Revox, Tandberg czy ASC.

Magnetofon u mnie od kilku lat. Gdy go kupiłem miał zapieczone ramiona rolek dociskowych na trzpieniach. Po wyczyszczeniu i nasmarowaniu okazało się, że magnetofon jest sprawny.
Używałem go sporadycznie, w końcu stwierdziłem, że należy mu się porządny przegląd.
Magnetofon kosztował w 1982r. 1550 DM.

[artekk]

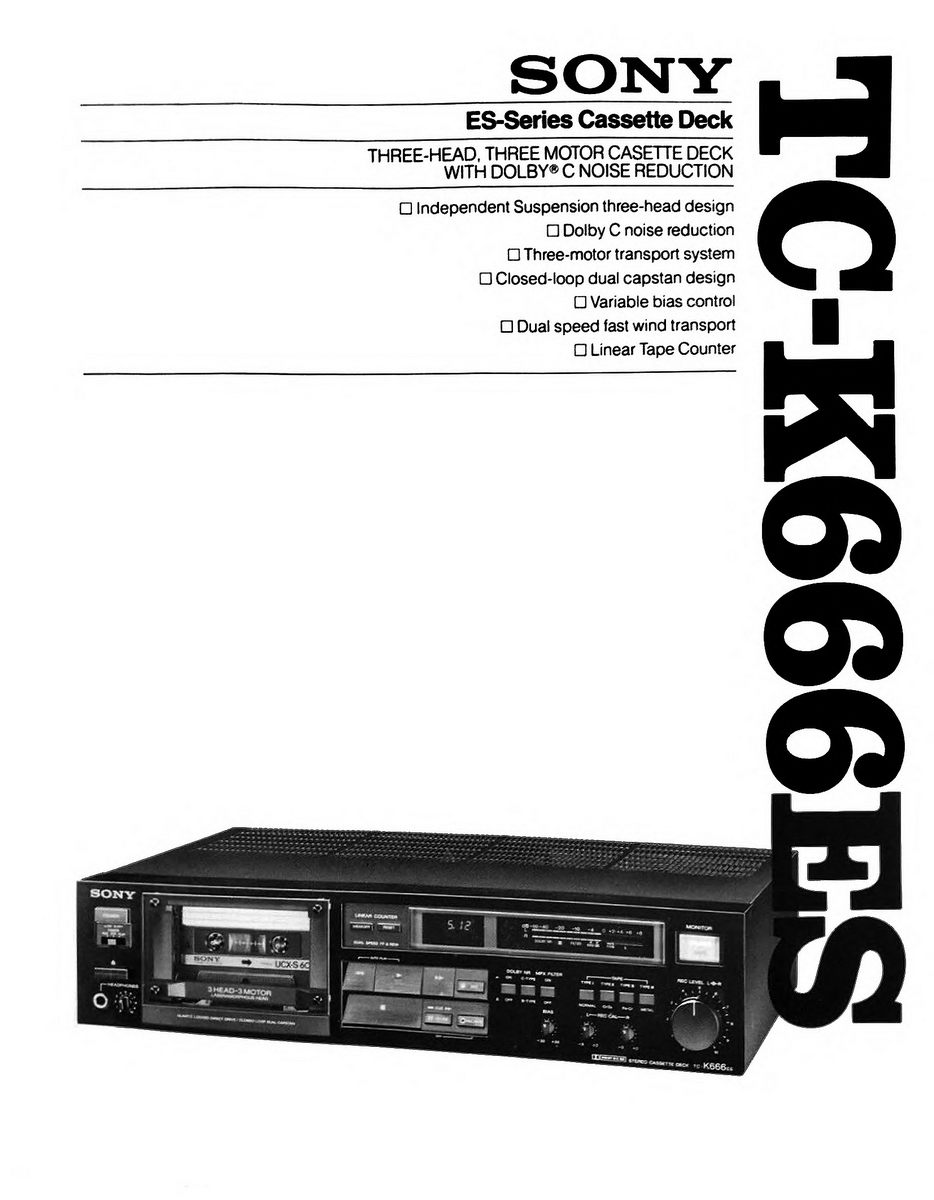

A wyglądał tak :)

[artekk]

Kilka zdjęć ciekawej mechaniki. Trochę się dzieje :)

[artekk]

cd. Jest czym kręcić :)

[Hammer]

Pierdyliard podkówek........

[artekk]

cd.
Tył mechanizmu z płytką sterowania.

[artekk]

cd.
Koła capstanów (ciekawe ślady wyważania ?) , główny silnik DD oraz front mechanizmu.

[artekk]

cd.
Mostek z m.in. głowicami dyskretnymi Laser Amorphous znanymi ze swojej "wybitnej" wytrzymałości ;) Za to jeździ sobie ładnie na roleczkach mosiężnych. Pełna kultura :)
Żeby wymontować mostek, trzeba poluzować lub zdemontować elektromagnes do jego podnoszenia. Drugi, znacznie mniejszy elektromagnes widoczny na innym zdjęciu służy do obsługi hamowania talerzyków (silników DD).

[artekk]

Kontrola toru prowadzenia taśmy okazała się formalnością ;) No i efekt końcowy.

[artekk]

Wszystkie przełączniki i potencjometry trzeszczały, dlatego trzeba było je gruntownie odświeżyć. Było trochę walki z "izostatem" do wyboru rodzaju taśmy, ale jakoś poszło.
Niespodzianką jest zastosowanie highendowego potencjometru firmy NOBLE do regulacji poziomu zapisu. Takie potencjometry widuje się raczej w nietuzinkowych konstrukcjach audio, a nie  w starych kaseciakach. Ciekawy to potencjometr  w ameliniowej puszce o przemyślanej i przyjaznej  do czyszczenia budowie.

[artekk]

cd.
Potencjometry :

[artekk]

Magnetofon jest niewdzięczny jeśli idzie o demontaż poszczególnych jego elementów. Jego obudowa ma niewielką objętość, a elementów jest niemało, co skutkuje gęstym upchaniem wszystkiego. Dodatkowo jest sporo wiązek na złącza i na stałe polutowanych do PCB oraz połączeń typu "kołek + owijka", które skutecznie hamują zapędy do rozłączania poszczególnych bloków magnetofonu (np. solidnie zalutowane owijki przewodu sieciowego na transformatorze).
Mechanizm wychodzi w miarę bezinwazyjnie na stół (konieczność odlutowania przewodow glowic PB jak w niektorych Aiwach), ale gdy chcemy oczyścić i umyć płytki z kurzu i brudu musimy przygotować się na walkę z niemałych rozmiarów pająkiem :)
Kompletne chassiss magnetofonu zostało także umyte.

[artekk]

W magnetofonie zastosowano sporo wysokiej jakości kondensatorów firm Nippon Chemicon, Elna (Cerafine). Pokusiłem się o sprawdzenie zasilacza i większych pojemności w układach Dolby, które okazały się być w stanie idealnym jeśli idzie o pojemność i ESR.

Ostatnią rzeczą do zrobienia była naprawa "strzelającej" kieszeni kasety. W tym przypadku pomogła wymiana oringa w tłoczku tłumika kieszeni.

Magnetofon poskładałem, na szczęście odpalił bez problemów. Pozostało skalibrować i pomierzyć dziada, a potem cieszyć się jego graniem, które jest naprawdę wysokiej próby.

[artekk]

Na zakończenie trochę info i testów ;)

[artekk]

cd.
