Witam.

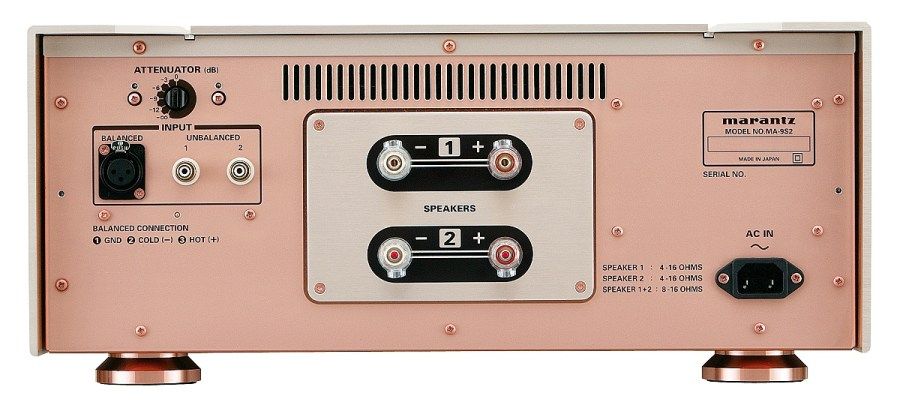

Chciałem Wam przedstawić projekt nad którym pracuje od kilki lat (z przerwami), jest to klon starszego już wzmacniacza jaki wyprodukował Marantz czyli monobloki MA9S2. Nie jest to łatwy projekt ale od początku miał założenie żeby jak najbliżej było mu do oryginału, może poza obudową.

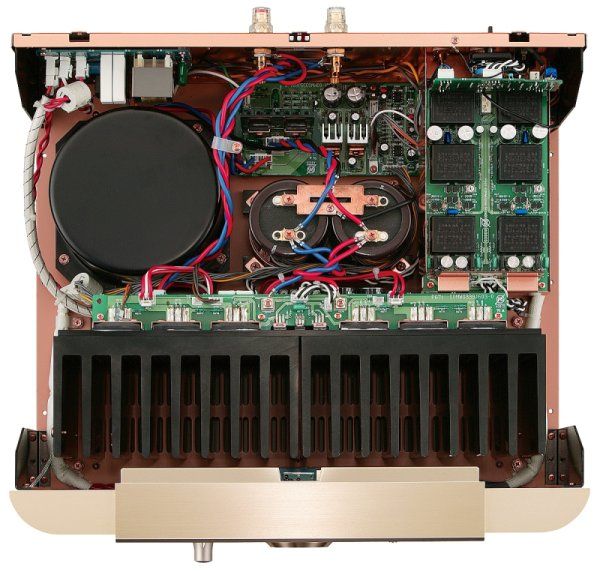

Sam wzmacniacz zbudowany jest z wielu płytek i części które są trudno dostępne albo w ogóle nie dostępne. Pierwsza największa płytka zaczęła się rysować w 2019 roku, to na niej uczyłem się rysowania z rysunku (PDF). Teraz bym zrobił to jeszcze lepiej i dokładniej czyli kopia 1:1 tak jak przy kolejnych, czasem poprawiając błędy producenta. Na dniach przyszła z fabryki ostatnia z większych płytek dlatego pomyślałem, że warto się już tym projektem pochwalić licząc na Waszą pomoc i wsparcie żeby udało się go dokończyć.








Kilka zdań przetłumaczonych z broszury producenta.
"Zaczęliśmy od historycznego Modelu 9. Ulepszyliśmy ten charakterystyczny dzwięk za pomocą MA-9S1. I
teraz prezentujemy MA-9S2 jako najnowszy krok w naszym nieustannym dążeniu do dokładności dźwięku. Definiuje on
nowe horyzonty zarówno w zakresie wydajności muzycznej, jak i współczesnej elegancji.
Kiedy po raz pierwszy zobaczysz MA-9S2, będziesz pod wrażeniem jego czystego, ale celowego wyglądu. Kiedy posłuchasz, zdasz sobie sprawę, że jedyną rzeczą, która przewyższa konstrukcję MA-9S2, jest jego dźwięk.
MA-9S2 to znacznie więcej niż potężne możliwości prądowe elegancko umieszczone w szczotkowanym aluminium, MA-9S2 całkowicie aktualizuje wydajność naszego oryginalnego Modelu 9. Jest to kulminacja ponad półwiecznych wysiłków w zakresie odtwarzania dźwięku w domu. Oczywiście musi to być Marantz. Inżynierowie firmy Marantz rozebrali na części MA-9S1 i przeprojektowali go od podstaw, aby był jeszcze szybszy, z mniejszym poziomem szumów i większym autorytetem. MA-9S2 reprezentuje ponad 50 lat doświadczenia w dziedzinie obwodów wzmacniacza i szczerej miłości do muzyki.
- 300 W przy 8 omach, 600 W przy 4 omach
- Szczytowe natężenie prądu >150 A
- Niestandardowe moduły HDAM® SA
- Stopień wzmacniacza z pełnym prądowym sprzężeniem zwrotnym
- Podwójnie ekranowany, niskoszumowy transformator toroidalny
- W pełni zbalansowana konstrukcja wzmacniacza
- System zasilania z dławikiem wejściowym
- Niestandardowy radiator z wytłaczanego aluminium
- Okablowanie wewnętrzne o dużej grubości"

Linki:
https://www.marantz.com/en/product/archive-reference-series/ma-9s2/MA9S2.html
https://www.marantz.com/on/demandware.static/-/Library-Sites-marantz_europe_shared/default/dwf27e72f0/archive-downloads/ma9s2_spec_sheet.pdf

[panterka]

.

[panterka]

Każdy monoblok posiada w stopniach mocy po 3 pary tranzystorów Sankena w obudowach MT200 2SA1216/2SC2922 (łącznie 6 par na monoblok). Zakupiłem ich w sumie na cztery monobloki ale  mam nadzieje, że po parowaniu starczy na chociaż 2 :) W ramach testów wytrzymałościowych po jednej sztuce dostało im się po 300W (katalogowe Pc to 200W) i nic nie wybuchło. Mam nadzieję, że to oryginały.

[AUDIOTONE]

Coś czułem że zapowiada się gruby projekt... bo za długo nic nie pisałeś ;-) Płytki wyglądają bardzo dobrze.
A pytanko małe, dlaczego akurat ten model?

[pień]

Na dniach przyszła z fabryki ostatnia z większych płytek dlatego pomyślałem, że warto się już tym projektem pochwalić licząc na Waszą pomoc i wsparcie żeby udało się go dokończyć.

Kurna.   Jak Ty to ładnie wszystko robisz i nie bardzo mam ideę w czym pomagać .
  Chyba że wspierać okrzykami  :)
     Ja to papudrak jestem, może co przy lepieniu budy podpowiem.

[panterka]

Wojtku, wybór tego projektu był tak dawno, że trochę umknęło mi z pamięci dlaczego padło akurat na niego. Od dawna byłem jakoś zafascynowany Marantz-em, głównie z obrazków i opisów. Nigdy tego modelu nie widziałem na oczy, ale jakoś konstrukcyjnie przypadł mi do gustu. Możliwe, że pierwszy raz dowiedziałem się o nim z aliexpressu, przeglądając płytki do wzmacniaczy diy. I tak się to zaczęło - a marzenia i cele jakieś w życiu muszą być.

pień, z tym "ładnie" to też do końca nie jest ok - przez to wiele projektów się nie kończy.
Ja zawsze podziwiam Twoje prace i lubię czytać opisy - często można dowiedzieć się ciekawych rzeczy.

[AUDIOTONE]

Podoba mi się bardzo to co widzę ;-)
Jak będziesz miał nowe zdjęcia z procesu prac to wklej.
Daj nacieszyć oczy. :-)
